电器配件(霍尔开关)全方位解析其原理电路及失效检测

2017-07-29

一、霍尔开关原理--简介

霍尔开关(Hall switch)又称霍尔数字电路，是一种新型的电器配件，由反向电压保护器、精密电压调节器、霍尔电压发生器、差分放大器、施密特触发器、温度补偿器和互补型集电极开路输出器等七部分组成，具有无触点、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，能在各类恶劣环境下可靠的工作。该电路由于具有高达400 mA的负载能力，并且是互补型输出，因此，它是无刷风扇最理想的器件。

二、霍尔开关--原理

霍尔效应说的是当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差的现象，两端具有的电位差值称为霍尔电势U，其表达式为：U=KIB/d

式中，K为霍尔系数，I为薄片中通过的电流，B为外加磁场的磁感应强度，d是薄片的厚度。

霍尔开关属于有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，可方便的把磁输入信号转换成实际应用中的电信号，同时，又可满足工业场合实际应用中易操作和可靠性的要求。

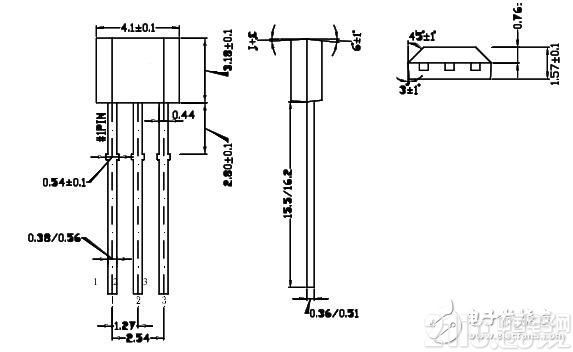

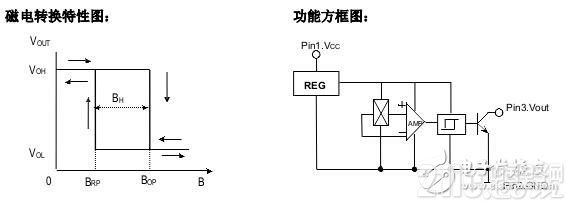

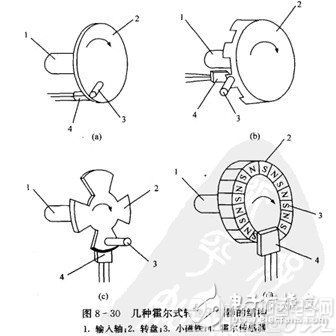

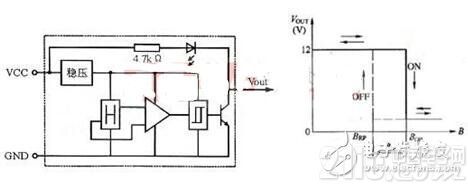

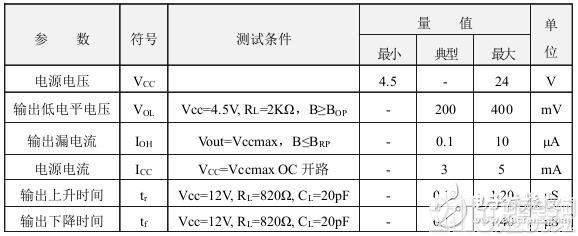

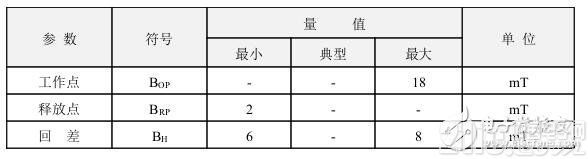

在外磁场的作用下，当磁感应强度超过导通阈值BOP 时，霍尔电路输出管导通，输出低电平。之后B 再增加，电路仍保持导通态。若外加磁场的B 值降低到BRP 时，输出管截止，输出高电平。我们称BOP 为工作点，BRP 为释放点，BOP-BRP=BH 称为回差。回差的存在使开关电路的抗干扰能力增强。

三、霍尔开关--原理结构

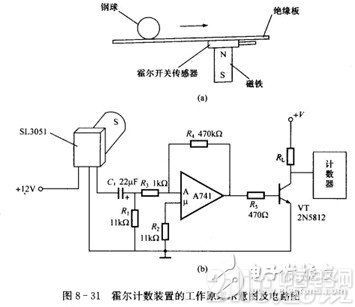

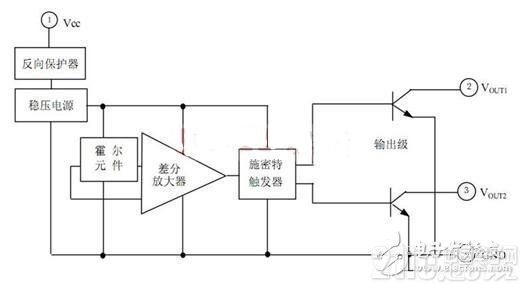

霍尔开关电路由反向电压保护器、精密电压调节器、霍尔电压发生器、差分放大器、施密特触发器、温度补偿器和互补型集电极开路输出器等七部分组成。下面我们简单介绍一下各部分的功能。

电压调节器：当电源电压从3.5V~20V变化时，保证该电路正常工作。

反向保护器：当应用电源反接或在使用过程中受到反向脉冲电压的干扰时，对电路起保护作用，保护电压可达30V;

霍尔电压发生器：将变化的磁信号转换成相应的电信号。

差分放大器：将霍尔电压发生器输出的微弱电压信号放大。

施密特触发器：将差分放大器输出的模拟信号转换成数字信号。

温度补偿器：确保集成电路在-20℃~+85℃之间可靠地工作。

互补输出器：输出电流可直接驱动无刷风机的两组绕组。

由上图可知，当无刷风机接通电源时，若霍尔电压发生器受到交变磁场的作用，输出端②和③的电位状态也随着发生变化，从而改变负载电流的方向，使风机正常运转。

四、霍尔开关--分类

1、单极霍尔效应开关(数字输出)

单极霍尔效应开关具有磁性工作阈值 (Bop)。如果霍尔单元承受的磁通密度大于工作阈值，那么输出晶体管将开启;当磁通密度降至低于工作阈值 (Brp) 时，晶体管会关闭。滞后 (Bhys) 是两个阈值 (Bop-Brp) 之间的差额。即使存在外部机械振动及电气噪音，此内置滞后页可实现输出的净切换。单极霍尔效应的数字输出可适应各种逻辑系统。这些器件非常适合与简单的磁棒或磁杆一同使用。单极性霍尔开关它的正反面会各指定一个磁极感应才会有作用，在具体应用当中应该注意磁铁的磁极的安装，反了就会造成单极性不感应输出。

2、双极霍尔效应开关(数字输出)

双极性霍尔具体又分双极性不带锁存型霍尔开关和双极性锁存型霍尔开关。

双极霍尔效应开关通常在南极磁场强度足够的情况下打开，并在北极磁场强度足够的情况下关闭，但如果磁场被移除，则是随机输出，有可能是打开，也有可能是关闭。双极锁存型霍尔效应开关通常在南极磁场强度足够的情况下打开，并在北极磁场强度足够的情况下关闭，但如果磁场被移除，不会更改输出状态。这些霍尔效应开关可使用南北交变磁场、多极环磁铁进行磁驱动。

3、双极锁存型霍尔效应开关(数字输出)

当置于n极(或s极)时开启，磁场移除后继续保持开启;而只有当置于s极(或n极)时才会关闭，磁场移除后继续保持其开启或关闭状态，直到下次磁场改变。这种保持上次状态的特性即锁存特性，这种类型的霍尔效益开关即双极锁存型霍尔效应开关。

4、全极霍尔效应开关(数字输出)

与其他霍尔效应开关不同，只要存在强度足够大的北极或南极磁场，这些器件就能打开;而在没有磁场的时候，输出会关闭。

5、线性霍尔效应传感器 IC(模拟输出)

线性霍尔效应传感器 IC 的电压输出会精确跟踪磁通密度的变化。在静态(无磁场)时，从理论上讲，输出应等于在工作电压及工作温度范围内的电源电压的一半。增加南极磁场将增加来自其静态电压的电压。相反，增加北极磁场将增加来自其静态电压的电压。这些部件可测量电流的角、接近性、运动及磁通量。它们能够以磁力驱动的方式反映机械事件。

6、微功耗型霍尔效应开关(数字输出)

随着手机、笔记本电脑、DV等便携式设备的普及，对霍尔IC的功耗提出要求，由此产生了一大类新的霍尔IC。它是数字霍尔IC按功耗单独分出的一类，其内部采用休眠机制降低功耗，平均功耗可以达到uA级。它也可按功能分为单级型霍尔IC、锁定型霍尔IC、和全级霍尔IC三类。这类一般用于电池长期供电的系统。

五、霍尔开关--失效鉴定

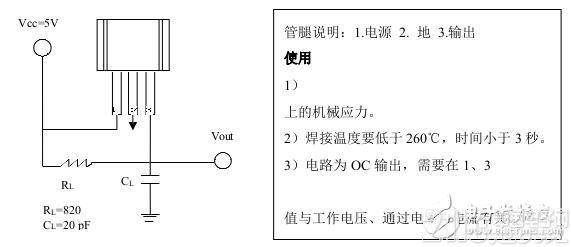

给您一个简单的方法：霍尔面向自己(印章面)，管脚向下，从左到右分别为：正极(开关霍尔4.5V到24V，线性霍尔5V)、负极、输岀(信号)，在正极和输出接电阻(1到10K)。在负极和输出间接一个发光二极管(或用万用表测量电压，高电平等于电源电压低电平约等于零)。接电后用磁铁靠近或远离霍尔可以看到发光二极管是否发光变化。如有变化就好的，没变化就是坏的。
