开关电源和线性电源的三大对比

什么是开关电源：

      开关电源是将交流电先整流成直流电，再将直流电变成交流电，再整流成直流电压输出。它可以将元器件进行模块化封装，从而形成体积更小，功率更高的模块电源。

开关电源电路图：

什么是线性电源：

      线性电源是将交流电经过变压器变压，再整流得到未稳定的直流电压输出，线性电源比开关电源多了变压器和电压反馈电路。

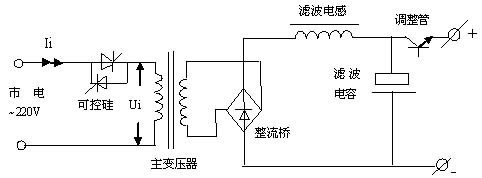

线性电源电路图：

开关电源的优点：

1、因发热量小，功耗低，效率高（80％以上）

2、体积小，重量轻

3、自身抗干扰强

4、输出电压范围宽

线性电源的优点：

1、输出电压质量高

2、性能稳定

3、纹波、噪声小

4、结构简单，维修简单

开关电源的缺点：

1、会产生高频电压，对周围设备有一定的干扰，需要良好的接地

2、纹波、噪声大

3、成本高，价格高

线性电源的缺点：

1、因发热量大，效率低（40%以上）

2、体积大，笨重

3、输入电压范围小

开关电源模块应用：
1、集成器、电表

2、工业控制领域
3、医疗设备

4、军用设备

线性电源模块应用：

1、实验室

2、工矿

3、电解、电镀

4、充电设备

      开关电源和线性电源在内部结构和工作原理是完全不一样的，它们俩个在优缺点上是互补的。关于二者选择方面：根据实际情况而定，一般在对纹波、EMI、EMC要求较高的场合，选用线性电源，反之则是开关电源。
