开关电源的原理电路图分析

      开关电源的主要电路由输入、EMI（电磁干扰器）、整流滤波、功率变换、PWM控制电路、输出等电路组成。

开关电源原理图如下：

      开关电源的工作原理是交流电（AC输入）再整流成直流电（DC输出）；通过PWM(脉冲宽度调制)控制开关管；将直流加到开关变压器初级；开关变压器次级感应出高频电压；经整流滤波供给负载;；输出通过一定的电路反馈给控制电路；控制PWM(脉冲宽度调制)占空比；以达到稳定输出目的。

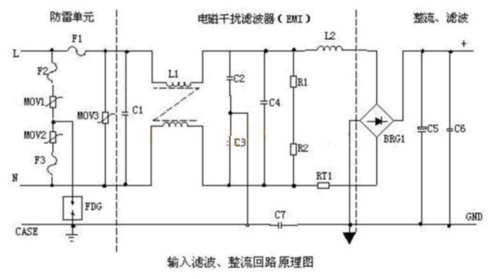

AC输入电路图如下：

      雷击分析：雷击产生高电压后；经过电网导入电源；由图中MV1、MV2、MV3、F1、F2、F3、FDG组成的电路进行保护，若俩端压敏电阻超过最大值，电路过大，会烧毁后级电路。

      输入分析：图中C1、L1、C2、C3组成的滤波电路是对输入电源的电磁噪声和杂波信号进行抑制；防止对电源干扰和对电网干扰；RT1的作用是防止浪涌电流；保护后级电路正常工作。

      整流分析：图中交流电经BG1整流后；经C5后将得到较为纯净的直流电压；若C5容量变小，则输出的交流纹波将增大。

DC输入电路图如下：

      输入电路分析：图中C1、L1、C2组成的滤波网络是对输入电源的电磁噪声及杂波信号进行抑制；防止对电源干扰和对电网干扰。而R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、R1、C7组成抗浪涌电路；由于C6和Q2不导通；电流经R1构成回路；当C6上的电压充至Z1的稳压值时Q2导通。如果C8漏电或后级电路短路现象，RT1将会在很短的时间烧毁，以保护后级电路。

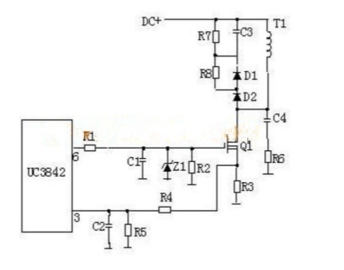

功率变换电路图如下：

      图中R4、C3、R5、R6、C4、D1、D2组成缓冲器再和开关MOS管并接；使开关管电压应力、EMI减少；这些元件组合一起，很好地吸收尖峰电压和电流。从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此当前工作周波的电流限制；当R5上的电压达到1V时，UC3842停止工作，开关管Q1立即关断。R1和Q1中的结电容CGS、CGD一起组成RC网络，电容的充放电直接影响着开关管的开关速度。R1过小，易引起振荡，电磁干扰也会很大；R1过大，会降低开关管的开关速度。

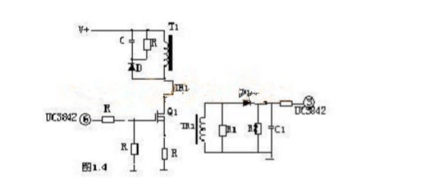

电流互感器保护电路图如下：

      图中输出电路短路或电流越大；T1次级线圈的电压就越高；当UC3842（3）超过1伏时UC3842停止工作；短路或过载消失；电路自行恢复。
