电源模块并联应用的方案分析

      在设计电源系统方案时，当一个电源模块无法满足系统设计要求，通常会采用多个电源模块并联应用。电源并联运行是实现大容量、大功率电源系统的关键元素，不过若是并联太多模块，将会影响均流和可靠性，并联设计方案不当，将会烧毁模块和后级系统。

      电源模块并联异常有启动异常、输出短路、输出无法均流、模块烧毁等，模块并联无法均流一般从结构上和输出特性分析。若俩个模块的参数完全相同时（最大输出电压和输出阻抗，负载特性曲线重合），则能实现负载电流均匀分配。但在实际应用中，在模块电压相同情况下，每个模块的输出阻抗是不一样的，输出电压细微的差别都将影响着输出电流的变化。所以一般输出不均流的主要原因都是输出电压和阻抗不一样。

      常用的并联电源电路设计方案有电阻并联法、电流均流并联法、二极管并联法三种。

      电阻并联法如上图所示：在模块输出端外加电阻再并联，原理是利用电阻的线性电压实现负载均衡。这种电源设计方案适用于输出功率不大、精确度要求较低的场合。

      电流均流并联法如上图所示：适用特定均流IC设计并联输出。这种电源设计方案适用于精确度要求较高的场合。

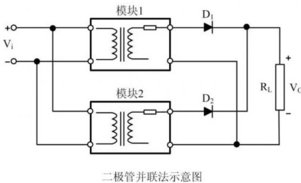

      二极管并联法如上图所示：在模块输出端接二极管再并联，这种电源设计方案可以防止输出电流逆流，形成内环路。

常用的电源模块并联均流方案：

1、输出阻抗法或称斜率法、下垂法。原理是调节输出内阻实现均流，缺点是电压调整率差。

2、主从法，原理是从中选定一个当主模块，其它模块为辅，缺点是如果主模块出现异常，整个系统将无法工作。

3、平均电流自动均流法，原理是将模块的电流放大后通过一个电阻连接到公用的均流母线上，按照均流母线上的平均电压实现调整均流。缺点是如果均流母线短路或者某一个模块故障，将会导致母线电压下降。

4、外接控制法，原理是使用控制器调节电流实现均流。缺点是要付加连线和均流控制器。

5、自动均流法，原理是让输出最大电流的模块自动成为主模块，其它模块输出向主模块靠近。

6、热力自动均流法，原理是让温度低的模块输出电流大，温度高的模块输出电流小来实现均流。

      并联技术还是逆变电源模块用来提高可靠性和扩大容量的重要手段。目前逆变电源并联控制方式有主从、集中、分布、3C控制、无互连线控制等5种控制方式。

      并联式模块电源现在已经成为了电源供电系统发展的一个重要方向，比单一式电源更有供电效率，均流控制不单是并联式电源的关键技术，同时也是大功率电源和冗余电源的关键技术。
