直流电源设备漏电检测实现模块化

      直流电源设备作为电气设备的保安电源和控制信号电源，是一个庞大的多分支供电系统。通常一点接地并不影响系统运行，如果产生多处接地故障，并且不能迅速维修，就可能发生重大故障。

      电流泄漏可能会导致电击，从而造成伤害或死亡，特别是泄漏的电流如果通过人体的躯干，大约30mA的电流潜在，就足以引起心脏骤停或严重伤害。2004年中国电力科学研究院正式发布了DL-T856-2004 《电力用直流电源监控装置规范》中明确规定：“检测馈线支路数大于32路，采用传感器应减少支路电容影响，并且安装方便”。

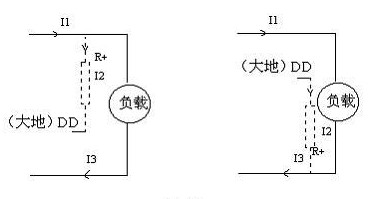

      馈线支路漏电流的产生如上图所示：当出现正负绝缘都降低的时候，线路中将出现明显的不成比例关系的漏电流，如果不能及时准确的检测漏电流的大小，并在安全阈值点上给出报警信号，对整个电力系统会带来极大的安全隐患。

      目前的直流漏电流传感器是单体安装、数量众多和无器件自检功能，在安装、维护、故障检测等都有较大的缺陷。

      在工业物联网和传感智能化的大趋势推动下，MAGTRON为满足这样的技术发展要求，推出了具有自检功能、高精度、低功耗的智能AC/DC漏电流传感器RCMU系列产品。

漏电检测核心和整体方案如下：

      MAGTRON ASIC技术的问世，使直流电源设备漏电检测实现模块化成为可能，从产品安装、售后维护等方面，都大幅度降低直流电源设备系统资源成本，同时从单一直流漏电检测升级到B型漏电检测，加强了直流电源设备的安全等级。
