多路电源模块的工作原理及设计介绍

      在实际应用中，单路输出的电源模块有时无法满足一些特殊设备的要求，这些设备一般要求电源要有双路、三路甚至多路输出的功能。下面介绍一种电源模块多路稳压的设计方案，说明ACDC电源模块中的整流电路、DCDC电路、保护电路等工作原理及设计部分。

设计方案介绍：

整流桥选择了两种，第一种是将市电整流为300V直流电压，采用了KBPC 108 整流桥，以便实现高压整流。第二种是低压整流，在市电经过变压器后采用整流桥整流。输入端采用了SCHAFFNER的FN410-3/02两级滤波器，因为模块中的每个稳压模块、基准源以及直流输出端等都要进行滤波，所以要多加电解电容，电容值采用47μF/25V到1000μF/16 V不等。

DC电路设计图如上所示：采用高可靠的DC-DC模块实现低压直流输出，一路经过整流后得到23V，采用不同的集成稳压器实现9V和12V输出，在每个模块的输入输出端加上100μF/25V以及47μF/25V电解电容滤波。一路产生5V以及三个正负12V，并要通过外部接口输入高低控制这三个电压的输出。

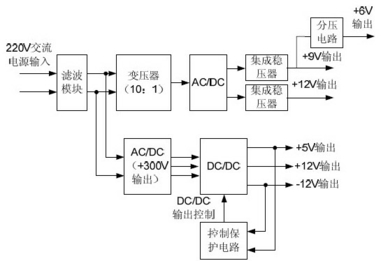

如上图所示：当接通市电后，经过滤波整流电路后分为两路交直流变换，一路经过变压器降压后经过整流器得到DC23V电压，利用集成稳压器得到9V和12V电压，其中9V会与配套电路产生的电压信号一起当控制电路中的基准信号以及为指示灯供电。一路直接经过整流桥得到300V电压，通过DC变换器得到5V和正负12V电压。

控制保护电路又分为控制以及过欠压保护电路，控制电路用来对可控直流电压的输出进行控制，过欠压保护电路用来对三个DC-DC的过欠压保护作用。

如上图所示：直流电压控制电路有外部控制以及过欠压保护电路组成，外部控制电路是在当外部控制信号输入端发生改变时，控制信号的输出端电压会产生跳变，从而改变DC-DC的电压。过欠压保护电路是当输入电压过高或者过低后（导致后面低于300V），经调理电路使MAX973电压发生跳变，改变控制信号的输出，导致DC-DC的电压跳变从而停止工作。

总结：

      经过试验得知，该方案在实际应用中可以得到多路输出并且稳压输出。如果需要多路电源给系统供电，需要根据其系统要求，然后将电源设计和负载的特性做出相应的调整。
