对于电源模块负载效应常用的一些方法

    电源模块工作在稳压状态时，输出并不是一定不变的，当输入和负载有所变化会导致输出电压产生一些细微的变化。当工作在恒流状态时，输出电流也会因负载和输入的变化导致变化。为了衡量这种变化，人们制定了电源标准引出了源效应和负载效应的概念。

    电源模块在空载或最小负载时，其输出电压和满载输出电压之间的差值与满载输出电压的百分比，说明了负载变化对输出电压的影响程度，成为负载效应。电源的输出与负载之间的导线电阻和接点上的接触电阻越小，对负载效应的影响就越小。电源输出为高压小电流时，导线电阻及接触电阻可忽略不计。当电源输出为低压大电流时，很小的导线电阻和接触电阻都会对负载效应有明显的影响。所以很多大电流电源设置了一对引出端子（遥测端），利用遥测端可直接检测负载两端的电压，从而减少导线电阻对负载效应的影响。

    影响负载效应的是电源模块使用导线过长或输出端和负载连接处的接触电阻，应尽量减少导线电阻和接触电阻。导线过长例子如：当电源输出电压为5V，负载电流为4A，使用长50CM的铜线，两根导线共有21m电阻。所以导线上有84mV的电压降，占输出电压的1.68%，假如电源本身负载效应值为0.1%，那么实际负载效应值为1.78%。解决方法是应尽可能缩短导线长度或选择较粗的导线。接触电阻例子如：当电源为5V低压输出，若从空载到满载有 5mV 变化，则负载效应为 0.1%  。解决方法为铲式接线片、插头等必须进行除锈处理。保证电源内部的PCB输出端应为大电流负载提供几个并行接点，并保持干净。

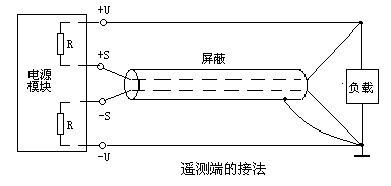

    如上图所示：目前多数低压大电流输出的电源模块都有遥测端+S 和-S ，使电源内部反馈控制电路通过检测线和负载相连接，补偿大电流线路压降对负载效应值的影响。图中给出了遥测端和负载的连接方法，检测线和输出大电 流负载线分离，而遥测端直接检测负载两端电压。这种方法是利用提高输出端电压来维持负载两端的电压值，其中遥测端与负载的连线应尽可能屏蔽，避免电磁干扰影响电源内部的反馈控制电路。一般在遥测端与电源输出端之间有一只电阻，假如遥测端由于粗心没有连接到负载端上，可防止输出端电压上升过高。当遥测端不用，应分别和电源正负端短接。

    元件电容通常作为电源模块去耦及抗干扰使用，拥有一定的容性负载能力，一般考虑到保护作用，其容性负载能力不能太大。因此在使用中负载电容总量不能超过大容性负载能力。而多路输出的容性负载原则是电容存储总能量不能超过0.25J，其主路电容存储能量要大于或等于辅路电容存储能量的总和。
