电源模块厂家常见的EMC测试项目

EMC设计方法是根据产品对EMC提出要求和相应指标，再根据有关标准将产品EMC指标分解为元器件级、模块级和产品级。EMC测试包括测试方法、测量仪器和试验场所，EMC检测受场地的影响很大，尤其以电磁辐射发射、辐射接收和辐射敏感度最为严格。

目前作为电源模块EMC测试可以分为俩种，一种是经过EMC权威机构审定和质量管理体系认证并具有测试资格的综合型设计测试实验室（专业检测中心）。另一种是根据单位实际需要而建立有部分测试功能的实验室，一般是用来对自身产品EMC评估，保证产品在认证前符合要求。下面浅谈下电源模块厂家为保证产品高可靠和稳定性的一些EMC测试项目。

（一）电源线传导骚扰测试（CE）

传导骚扰测试项目主要是测试电源模块通过电源线向外传导的电磁骚扰电平，并通过相关测试标准来规定测试方法及骚扰限值。最终使产品在同一使用环境中不会干扰到其它用电设备。

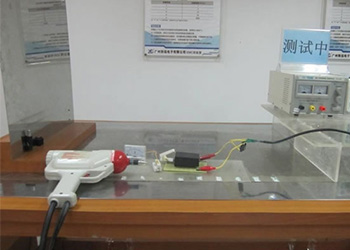

（二）静电放电抗扰度（ESD）

静电放电抗扰度测试项目主要是测试评估电气和电子设备遭受静电放电时的性能，同时还包括从人体到靠近关键设备的物体之间可能发生的静电放电。

（三）电快速瞬变脉冲群抗扰度（EFT）

电快速瞬变脉冲群抗扰度测试项目主要是评估电气和电子设备的供电电源端口、信号、控制和接地端口在受到电快速瞬变脉冲群干扰时的性能。

电快速瞬变脉冲群主要是模拟电路中，机械开关对电感性负载的切换时，对同一电路中的其它电气和电子设备产生的干扰。这类干扰的特点是脉冲成群出现、脉冲的重复频率较高、脉冲波形的上升时间短暂、单个脉冲的能量较低。

（四）雷击（浪涌）抗扰度（SURGE）

雷击抗扰度测试项目主要是测试设备对由开关和雷电瞬变过电压引起的单极性浪涌冲击的抗扰度。

1、雷击（主要模拟间接雷）：如雷电击中户外线路，有大量电流流入外部线路或接地电阻，因而产生的干扰电压。间接雷击（如云层间或云层内的雷击）在线路上感应出的电压或电流，雷电击中了邻近物体，在其周围建立了电磁场，当户外线路穿过电磁场时，在线路上感应出电压和电流。雷电击中了附近的地面，地电流通过公共接地系统时所引入的干扰。

2、切换瞬变：如主电源系统切换时（如补偿电容组的切换）产生的干扰。在同一电网中，靠近设备附近有一些较大型的开关在跳动时所形成的干扰，切换有谐振线路的晶闸管设备，各种系统性的故障。例如：设备接地网络或接地系统间产生的短路或飞弧故障。

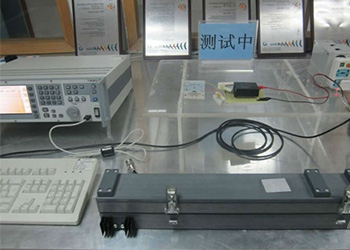

（五）射频场感应的传导骚扰抗扰度（CS）

射频场感应的传导骚扰抗扰度测试项目主要是评估电气和电子设备受到射频电磁场辐射时的性能好坏。

根据GBT17626的规定，测试主要骚扰源是来自9kHz~80MHz频率范围内射频发射机产生的电磁场。该电磁场会作用于电气、电子设备的电源线、通信线和接口电缆等连接线路上，这些连接引线的长度则可能与干扰频率的几个波长相当，因此，这些引线就变成被动天线，接受外界电磁场的感应，引线电缆就可以通过传导方式耦合外界干扰到设备内部（最终以射频电压和电流所形成的近场电磁骚扰到设备内部）对设备产生干扰。

（六）电压暂降、短时中断和电压变化的抗扰度（DIP）

该测试项目主要是评估电源抗击输入端电压突变效应的能力。

电压暂降、短时中断是由电网、电力设施的故障或负荷突然出现大的变化引起的，在某些情况下会出现两次或更多次的连续暂降或中断，而电压变化是由连接到电网的负荷连续变化引起的。
