开关电源模块温升测试方法

在电源设计过程中，温度过高会影响产品稳定性，温升实验是保证电源能够安全稳定工作的重要因素之一。测试方法通常用热成像仪拍摄或热电偶法，其中成像仪拍摄法受被测物体与仪表之间的距离及辐射通道上水汽、烟雾、尘埃等介质影响，测量精度较低，下面主要介绍热电偶法。

热电偶的工作原理是基于seeback效应，俩种不同成分的导体俩端连接成回路，俩端温度不同则在回路内产生热电流的物理现象。该测试方法测温元件直接与被测介质接触，直接测得被测物体的温度，有简单、可靠、测量精度高的优点。

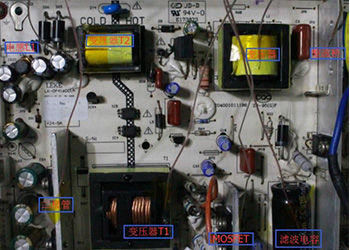

热电偶法需要配合台式温度数据采集设备，配合上位机软件可实时记录温度曲线。要准备热电偶线、热电偶胶和高温胶纸，高温胶纸用于固定热电偶，再使用热电偶胶将热电偶固定到要测试的部位。

然后要对热电偶进行编号，以便在仪器上分辨出各自通道对应的温度，依规格设定好测试条件，然后在上位机软件可查看温度数据曲线。

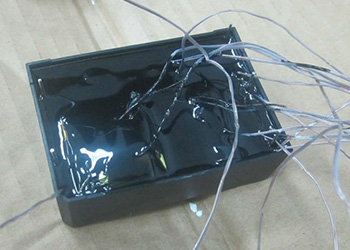

电源模块多数是灌封类产品，要想测试内部元器件的温升，需要在裸板套装外壳灌封前，将热电偶布到内部关键元器件表面，再进行灌胶。

测试时热电偶走线尽量避免被测元器件的散热，应模拟产品在实际工作的样子。

开关电源模块因其原理会产生损耗，最终以热能的形式展示出来。温升会降低元器件性能并加剧损耗，所以对内部元器件进行温升测试，了解关键元件的温度变化过程，可以帮助工程师改善产品。
