变压器方式和开关方式的ACDC电源优缺点比较

前面简单解析了为什么需要ACDC转换、采用变压器方式和开关方式的ACDC电源基础知识，说明了工作状况和原理电路图。下面把ACDC电源变压器方式和开关方式做下比较，整理各自的优点及缺点。

采用ACDC电源变压器方式的优点：

1、电路较为容易

2、噪音少

3、成本低

采用ACDC电源变压器方式的缺点：

1、体积、重量增加

2、会发热

3、效率不佳

采用ACDC电源开关方式的优点：

1、体积小、重量轻

2、不易发热

3、效率高

采用ACDC电源开关方式的缺点：

1、电路复杂

2、高耐压元件多

3、开关时会产生噪声

俩者的优缺点基本反着来，如果比较电路构造会发现因转换方式不同，构造有些差异，但仍以采用开关方式的电路较为复杂。另外电源模块开关方式必须使用控制电路，基本上使用电源IC。两者使用元件非常类似，但开关方式大多为高耐压元件，元件的规格会影响到制造成本。两者最大差异在于效率，而体积和重量也是开关方式有优势。

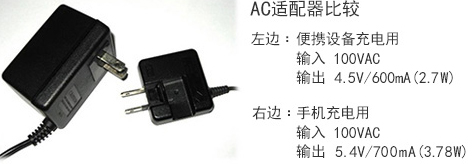

上图为便携式电子设备的充电用ACDC适配器，左边采用变压器方式，右边则是开关方式。两者规格相互比较之下，右边明显偏小。

ACDC电源模块开关方式是将先将AC输入（50/60Hz）DC化再转换成高频的AC，因此能使用较小的变压器和输出电容器，大幅度缩小外形尺寸。基本工作方式和上篇文章说明的开关方式为将AC输入整流-平滑后，其余步骤则和DCDC转换器相同。效率方面的情况也是如此，采用开关方式时，由于只须扣除必要的功率，因此能提升效率，如此一来自然可以抑制发热。

至于acdc电源模块设计，必须配合效率、尺寸和成本，但如果能先理解方式不同造成的差异，以及各方式的优缺点，就可以选出最优的方式。
